Глинистый грунт может заметно менять объём, когда получает или теряет воду. При увлажнении одни образцы увеличиваются, при высыхании уменьшаются и растрескиваются. Для основания здания это не просто внешнее изменение: неравномерные деформации способны создавать дополнительные перемещения и давления под фундаментом.
Оценить такое поведение только по названию грунта или его внешнему виду нельзя. Два суглинка сходного цвета и влажности могут по-разному реагировать на контакт с водой. Поэтому при соответствующей инженерно-геологической задаче выполняют лабораторное определение набухания и усадки грунта. Разберём, какие показатели получают, как проходит испытание и что важно проверить в протоколе.
Что такое набухание грунта
Набуханием называют увеличение объёма глинистого грунта при увлажнении. Вода взаимодействует с минеральными частицами, изменяет состояние связанной воды и расстояния между элементами структуры. Масштаб реакции зависит не только от количества поступившей воды, но и от минерального и гранулометрического состава, исходной влажности, плотности, структуры и внешней нагрузки.
На объекте грунт почти никогда не набухает совершенно свободно. Его ограничивают собственный вес вышележащих слоёв, фундамент, соседний грунт и конструктивные элементы. Поэтому в лабораторной программе важно заранее определить, какой именно вопрос требуется решить: насколько образец увеличится без внешнего давления или какое давление он способен развить при ограничении деформации.
Набухание особенно важно оценивать там, где возможен новый доступ воды к ранее более сухому глинистому слою. Причиной может быть изменение дренажа, утечка коммуникаций, инфильтрация осадков, подъём уровня грунтовых вод или изменение условий после благоустройства территории. Сам факт наличия глины ещё не означает опасного набухания — это устанавливают по совокупности изысканий и испытаний.
Что такое усадка грунта
Усадка — уменьшение размеров или объёма глинистого грунта при высыхании. На ранней стадии удаления воды частицы сближаются, образец уменьшается. По мере высушивания может наступить состояние, при котором дальнейшая потеря влаги уже почти не изменяет его объём, хотя масса продолжает снижаться.
В массиве усадка часто сопровождается трещинами. Они меняют локальную неоднородность грунта, создают пути для поступления воды и могут усиливать чередование увлажнения и высыхания. Для проекта важна не сама видимость трещин на отдельном куске грунта, а измеренная деформация и условия, к которым относится результат.
Набухание и усадка связаны с изменением влажности, однако это не зеркально одинаковые процессы. Высушенный и затем увлажнённый образец не обязан полностью возвращаться к исходной структуре. Поэтому один показатель нельзя автоматически пересчитать в другой.
Какие показатели определяют в лаборатории
Действующий ГОСТ 12248.6-2020 устанавливает методы определения характеристик набухания и усадки глинистых грунтов природного и нарушенного сложения с учётом ограничений по составу и состоянию. Конкретный набор результатов задают программой работ.
| Показатель | Что характеризует | Для чего рассматривают |
|---|---|---|
| Свободное набухание | Относительное увеличение размеров образца при увлажнении без значимого препятствия деформации | Чтобы оценить потенциальную способность грунта увеличиваться в объёме |
| Давление набухания | Давление, необходимое для ограничения увеличения объёма при увлажнении | Чтобы сопоставить реакцию грунта с нагрузками и условиями работы основания |
| Линейная или объёмная усадка | Уменьшение размеров либо объёма при контролируемом высыхании | Чтобы оценить чувствительность грунта к потере влаги |
| Влажность на границе усадки | Состояние, после которого дальнейшее высушивание почти не сопровождается уменьшением объёма | Чтобы описать связь влажности и изменения объёма |
Эти показатели нельзя читать как готовый прогноз подъёма или осадки конкретного фундамента. Лаборатория исследует небольшой образец в заданных условиях. Для переноса результата на массив нужны инженерно-геологический разрез, глубина залегания слоя, водный режим, нагрузки, размеры сооружения и расчётная схема.
Как проводят испытание на набухание
Работа начинается с идентификации образца и оценки его пригодности. Для исследования природного состояния предпочтителен монолит с сохранёнными структурой и влажностью. Из него подготавливают рабочий образец установленной формы, не допуская заметного уплотнения, разрыхления или высыхания.

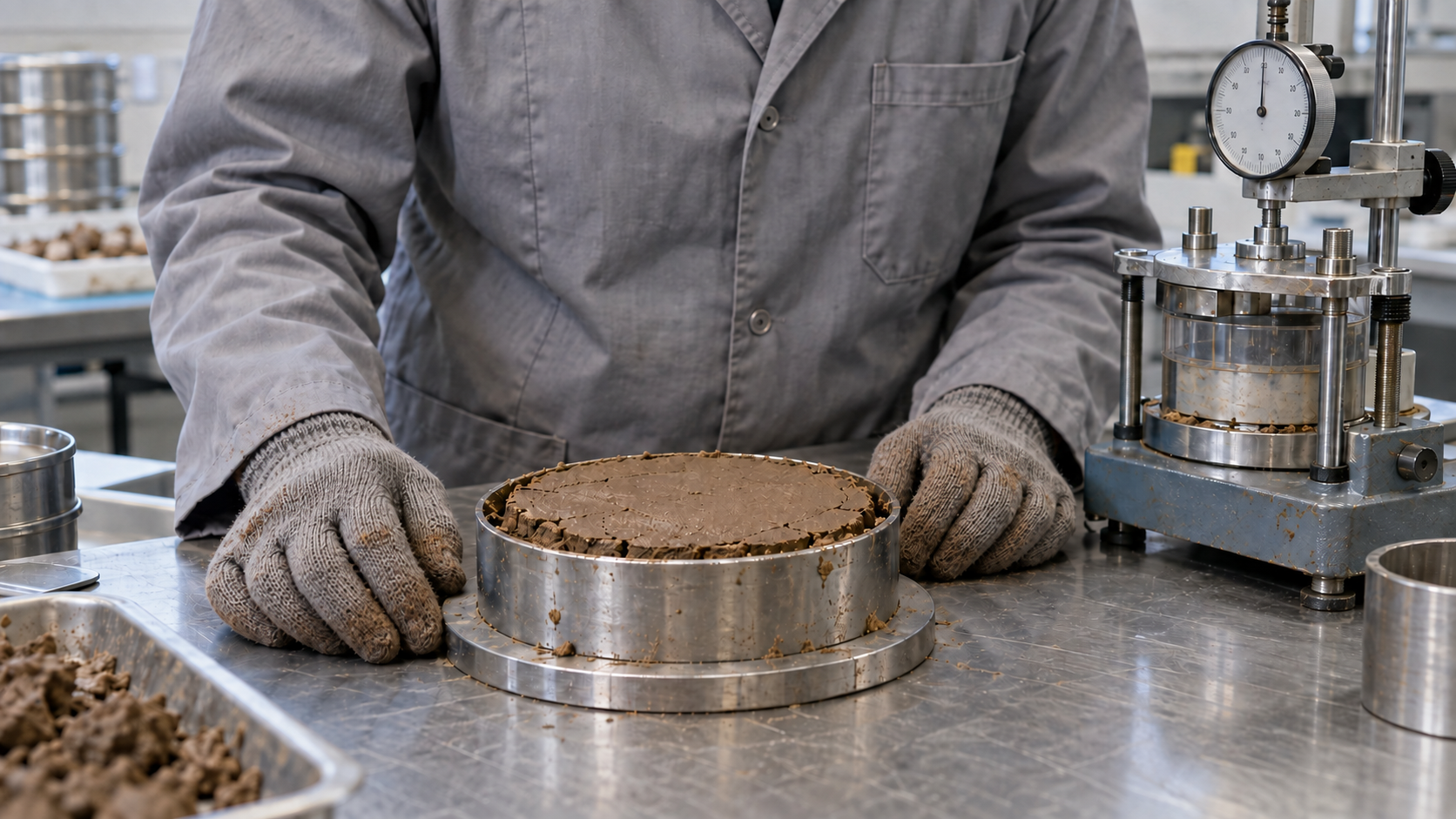

Образец помещают в прибор, где его геометрия и перемещения контролируются измерительной системой. Затем обеспечивают увлажнение в предусмотренных методикой условиях. При определении свободного набухания регистрируют изменение высоты или объёма во времени. Наблюдение продолжают до достижения установленного критерия завершения деформации.
Для определения давления набухания деформацию ограничивают или компенсируют нагрузкой по принятой схеме. Результат показывает не «силу грунта вообще», а реакцию конкретного образца при заданной траектории увлажнения и ограничения перемещения. Именно поэтому сведения о методе и начальном состоянии не менее важны, чем итоговое число.
Перед началом следует согласовать исходную влажность, состояние образца, условия увлажнения и требуемые показатели. Если лаборатория получает только название грунта без технического задания, ей приходится отдельно уточнять расчётную задачу.
Как определяют усадку
Для определения усадки подготовленный образец высушивают в контролируемой последовательности и фиксируют изменение его размеров или объёма. Одновременно отслеживают влажность. Порядок подготовки, измерений и расчёта выбирают по нормативной методике и требуемому виду результата.
Особая аккуратность нужна при измерении образца, который теряет правильную форму или покрывается трещинами. Механическое повреждение, потеря частиц и произвольное ускорение сушки могут изменить результат. Нельзя просто оставить грунт открытым, измерить его бытовой линейкой и считать это лабораторной усадкой.
Если задача связана с сезонным высыханием основания, лабораторные данные рассматривают вместе с условиями участка. На интенсивность высушивания влияют покрытие поверхности, дренаж, растительность, глубина слоя и климатические воздействия. Испытание даёт характеристику материала, а не воспроизводит весь объект в миниатюре.
Чем набухание отличается от морозного пучения
Эти процессы часто смешивают, потому что оба могут приводить к подъёму грунта и неравномерным перемещениям. Но механизмы у них разные.
Набухание связано с увлажнением глинистого грунта и взаимодействием воды с его структурой. Морозное пучение развивается при промерзании: вода перемещается к фронту замерзания, образуется лёд, и объём грунта увеличивается. Поэтому для оценки процессов применяют разные программы и методы испытаний.
Подробно причины промерзания, условия доступа воды и лабораторную оценку разобраны в материале о морозном пучении грунта. Если на участке одновременно присутствуют пластичные глины, сезонное промерзание и изменяющийся водный режим, специалисту может потребоваться рассмотреть оба процесса, а не выбирать один по внешнему сходству проявлений.
От чего зависит результат
На способность грунта изменять объём влияет сочетание факторов:
- минеральный состав глинистой фракции;
- содержание тонкодисперсных частиц;
- исходная влажность и плотность сложения;
- природная структура и наличие трещин;
- засолённость и состав поровой воды;
- величина внешнего давления;
- способ подготовки нарушенного образца;
- направление и режим увлажнения или высушивания.
По этой причине результат одной пробы нельзя без обоснования присваивать всему участку. Даже в пределах одного инженерно-геологического элемента могут меняться влажность, плотность и состав. Количество образцов определяют программой изысканий с учётом неоднородности и ответственности объекта.
Полезно сопоставлять специальные испытания с базовыми физическими характеристиками. Материал о том, что показывают влажность и плотность грунта, помогает понять, почему начальное состояние образца обязательно учитывать при интерпретации.
Как результаты используют в проектировании
Лабораторные характеристики помогают проектировщику понять, следует ли учитывать дополнительные деформации при изменении водного режима. Но решение не принимают по одному пороговому числу без контекста. Сначала результат относят к конкретному инженерно-геологическому элементу, затем сопоставляют с глубиной его залегания, мощностью слоя и возможностью увлажнения.
Для основания имеет значение, какое давление фактически действует на грунт. Слабая нагрузка может не препятствовать увеличению объёма, а более высокая — частично или полностью ограничивать его. Поэтому данные о свободном набухании и давлении набухания отвечают на разные вопросы и могут использоваться совместно.
Если источник воды исключён конструктивно и подтверждён изысканиями, расчётная ситуация будет отличаться от участка с сезонным подтоплением. Проектировщик также оценивает равномерность условий: локальная утечка или несимметричное поступление осадков способно вызвать более опасные перепады перемещений, чем одинаковое изменение под всей площадью сооружения.
По результатам комплекса данных могут рассматриваться защита основания от увлажнения, организация поверхностного стока и дренажа, замена или улучшение грунта, изменение глубины заложения либо другая конструктивная схема. Выбор мероприятия относится к проектному решению. Лабораторный протокол предоставляет исходные характеристики, но не заменяет расчёт и не назначает способ защиты.
С какими испытаниями сочетают набухание и усадку
Чтобы результат можно было интерпретировать, обычно требуется набор физических характеристик. Влажность описывает исходное содержание воды, плотность — состояние сложения, а границы пластичности помогают охарактеризовать связный грунт и его консистенцию. Гранулометрический состав показывает долю частиц разной крупности, но сам по себе не определяет способность к набуханию.
Для расчёта осадок и работы основания могут дополнительно назначаться компрессионные, сдвиговые или трёхосные испытания. Они исследуют другие стороны поведения грунта: сжимаемость, прочность и деформируемость при заданных напряжениях. Подмена одного метода другим создаёт пробелы: например, компрессионная кривая не является прямым результатом испытания на свободное набухание.
Состав программы зависит от стадии проектирования и типа сооружения. Для предварительной оценки и для расчёта ответственного объекта глубина исследования будет разной. Рациональнее сначала передать лаборатории техническое задание и имеющиеся сведения об участке, а затем согласовать перечень определений, чем заказывать разрозненные показатели без связи с расчётной задачей.
Какие образцы нужны
Для показателей, относящихся к природному сложению, обычно требуется монолит глинистого грунта. Он должен сохранить структуру, влажность и ориентацию. Для отдельных определений может применяться нарушенная проба, но способ её подготовки и заданное состояние должны быть указаны.
Монолит защищают от высыхания, ударов, сдавливания и перемещения внутри тары. На упаковке указывают объект, скважину или точку отбора, глубину, интервал, номер образца, дату и ориентацию верха и низа. Общие требования к передаче приведены на странице подготовки и доставки образцов.
Если упаковка повреждена, грунт подсох или монолит деформирован, это нужно сообщить до испытания. Добавление воды не восстанавливает автоматически природную структуру и распределение влаги. Лаборатория оценит, для каких определений материал остаётся пригодным.
Как читать протокол
Сначала проверяют идентификацию: объект, номер выработки, глубину и лабораторный шифр. Затем смотрят, какой показатель определён — свободное набухание, давление набухания, усадка или влажность на границе усадки. Похожие по смыслу формулировки не взаимозаменяемы.
Важно обратить внимание на состояние образца, начальную влажность, плотность, внешнюю нагрузку и схему испытания. Если исследовали грунт нарушенного сложения, в документах должна быть понятна его подготовка. Единицы измерения и способ представления относительной деформации также следует проверять до переноса числа в расчёт.
С примерами структуры выдаваемых документов можно ознакомиться в разделе протоколов лабораторных испытаний. Конкретный состав выдачи лучше согласовать до начала работ: иногда проектировщику нужна не одна итоговая характеристика, а также исходные данные или график наблюдений.
Типичные ошибки при заказе и интерпретации
Заказать набухание вместо морозного пучения
Если задача связана с промерзанием, одно испытание при увлажнении не отвечает на неё. Нужно различать физический механизм и формулировать программу по условиям объекта.
Использовать одно значение для всего слоя
Отдельная проба характеризует исследованный образец. Распространение результата на весь инженерно-геологический элемент требует достаточного количества данных и инженерного обоснования.
Не указать нагрузку и состояние образца
Свободная деформация и давление при ограничении — разные задачи. Без сведений об исходном состоянии и схеме испытания число теряет часть инженерного смысла.
Попытаться «восстановить» подсохший монолит
Увлажнение повреждённого образца не возвращает природное сложение. Для исследования подготовленного грунта такой материал иногда пригоден, но это уже другая постановка опыта.
Что сообщить лаборатории перед испытанием
Перед расчётом программы укажите объект, цель исследования, тип и количество образцов, интервалы отбора и их текущее состояние. Желательно приложить техническое задание или ведомость. Отдельно перечислите необходимые показатели и условия, заданные проектировщиком.
Стоимость зависит от набора определений, числа образцов, подготовки и продолжительности наблюдений. Ориентиры по направлениям размещены на странице цен на лабораторные испытания грунтов, а точный расчёт формируется после проверки задания и материала.
Частые вопросы
Все ли глинистые грунты набухают одинаково?
Нет. Реакция зависит от состава, структуры, влажности, плотности, поровой воды и нагрузки. Названия «глина» или «суглинок» недостаточно для количественного вывода.
Можно ли испытать нарушенную пробу?
Для отдельных определений — да, если метод и подготовка согласованы. Но результат подготовленного образца нельзя автоматически считать характеристикой природного сложения.
Покажет ли испытание точный подъём фундамента?
Нет. Оно даёт характеристики материала в лабораторных условиях. Перемещения сооружения определяют расчётом с учётом строения массива, увлажнения, нагрузок и конструкции фундамента.
Нужно ли всегда определять набухание и усадку вместе?
Не всегда. Набор показателей назначают по задаче. Иногда требуется только свободное набухание или давление набухания, в другой ситуации важен полный диапазон изменений при увлажнении и высыхании.
Главное
Набухание — увеличение объёма глинистого грунта при увлажнении, усадка — уменьшение размеров или объёма при высыхании. Эти процессы отличаются от морозного пучения и требуют отдельной лабораторной оценки. ГОСТ 12248.6-2020 предусматривает определение свободного набухания, давления набухания, характеристик усадки и связанной с ней влажности.
Достоверность результата зависит от правильной постановки задачи, сохранности образца и понятного описания условий испытания. В проектировании показатели используют вместе с инженерно-геологическим разрезом, данными о водном режиме и расчётной схемой — не как самостоятельный диагноз основанию.
