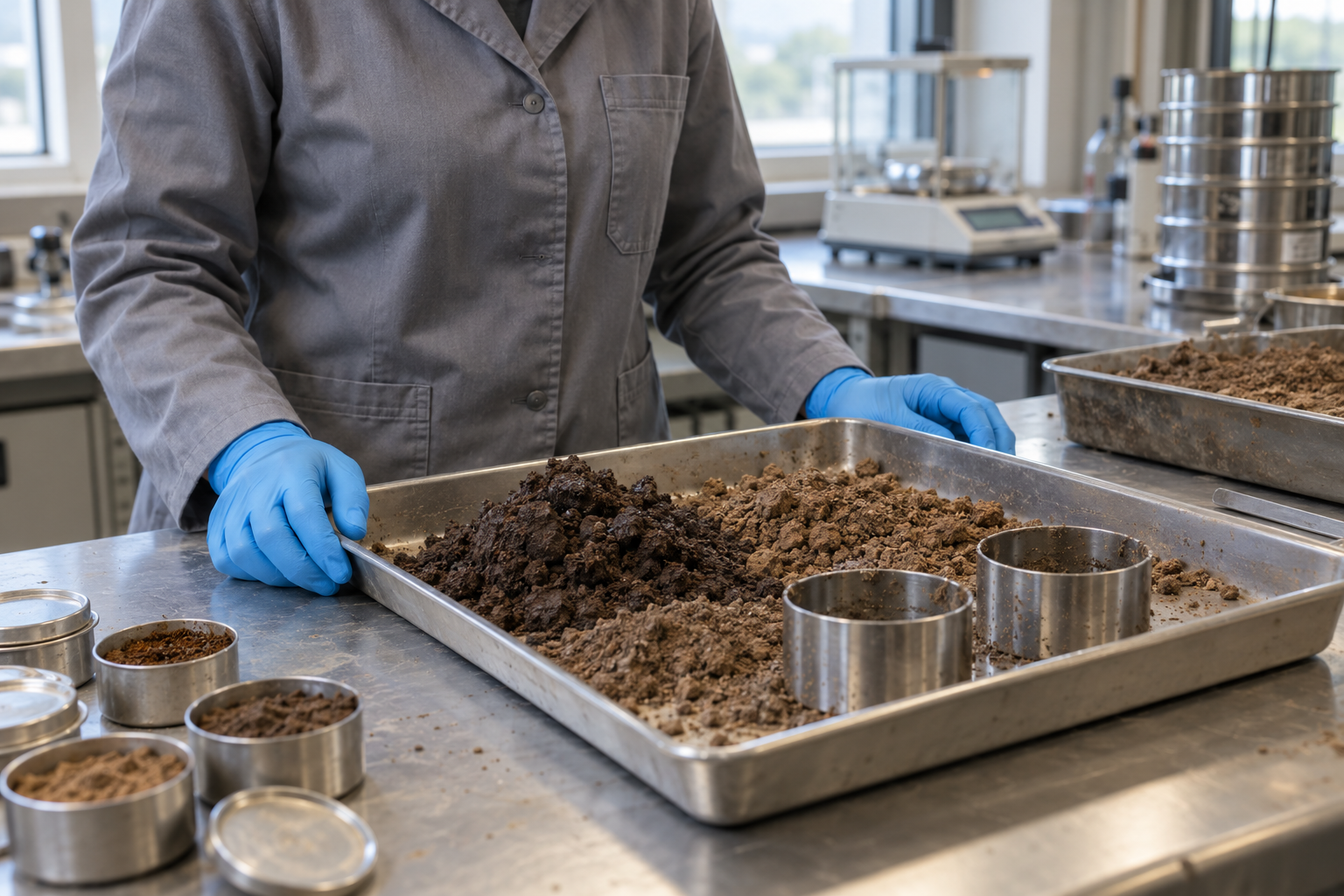

Два образца суглинка могут иметь одинаковый цвет и похожий состав, но заметно различаться по состоянию. Один сохраняет форму и с трудом разминается, другой легко деформируется, хотя взят из того же инженерно-геологического слоя. Нередко причина заключается в разном количестве воды и различной плотности сложения.
Влажность и плотность относятся к базовым физическим характеристикам грунта. Их используют при описании образцов, классификации грунтов и расчёте производных показателей. Эти значения также нужны для сопоставления проб, оценки однородности слоя и подготовки исходных данных для последующих испытаний.
При этом влажность и плотность нельзя рассматривать как готовый ответ на вопрос о надёжности основания. Они характеризуют определённые стороны состояния грунта. Для оценки прочности, сжимаемости, фильтрации или морозного пучения требуются другие показатели и методы. Разберём, что именно измеряют в лаборатории, чем отличаются похожие термины и как правильно читать результаты.
Что называют влажностью грунта
Влажность показывает отношение массы воды, содержащейся в пробе, к массе сухого грунта. В общем виде расчёт записывают так:
w = mw / md,
где mw — масса воды, а md — масса сухого грунта.
Результат выражают в долях единицы или процентах. Например, влажность 0,18 соответствует 18%. Это означает, что на 100 г сухого грунта приходится 18 г воды. Ошибочно считать, что вода занимает 18% всего объёма образца: формула связывает массы, а не объёмы.
Содержание воды влияет на состояние глинистых грунтов, их консистенцию и взаимодействие частиц. Однако одинаковая влажность не делает два грунта одинаковыми. Для песка значение 18% и для глины значение 18% имеют разный инженерный смысл, поскольку различаются зерновой состав, поровое пространство, пластичность и способность удерживать воду.
Для лабораторного определения влажности грунта важно сохранить состояние пробы после отбора. Если упаковка негерметична, часть воды испарится, и полученное значение уже не будет характеризовать грунт в момент отбора.
Как влажность определяют методом высушивания
ГОСТ 5180-2015 предусматривает определение влажности высушиванием до постоянной массы. Из образца отбирают навеску и помещают её в предварительно взвешенный бюкс. Затем определяют массу закрытого бюкса с влажным грунтом.
Навеску высушивают при режиме, установленном методикой для соответствующего материала. После этого бюкс охлаждают в условиях, исключающих повторное поглощение влаги, закрывают и взвешивают. Высушивание и контрольное взвешивание повторяют до достижения постоянной массы по критериям стандарта.
Разница между массой влажной и высушенной навески соответствует массе удалённой воды. Массу сухого грунта получают с учётом массы пустого бюкса. Затем рассчитывают влажность и проверяют результаты параллельных определений.
Со стороны испытание выглядит несложным, но на результат влияют несколько факторов:
- сохранение природной влажности до отбора навески;
- представительность исследуемой части образца;
- точность взвешивания;
- соблюдение температуры и продолжительности высушивания;
- охлаждение перед контрольным взвешиванием;
- отсутствие потерь грунта при перемещении и сушке.
Особый режим подготовки может потребоваться для грунтов, содержащих органическое вещество, гипс или другие компоненты, способные изменяться при нагревании. Поэтому температуру нельзя выбирать произвольно по принципу «чем горячее, тем быстрее».
Что такое плотность грунта
Плотность грунта — отношение массы образца к занимаемому им объёму:
ρ = m / V.
В массу влажного образца входят и твёрдые частицы, и находящаяся в порах вода. Поэтому плотность зависит одновременно от минерального состава, пористости и влажности. Обычно её выражают в граммах на кубический сантиметр или мегаграммах на кубический метр; численно эти единицы совпадают.
Важно понимать, что плотность — не то же самое, что прочность. Более плотное сложение часто изменяет механическое поведение грунта, но по одному значению ρ нельзя назначить фундамент или определить допустимую нагрузку. Для таких выводов нужны результаты комплекса изысканий и расчётов.
Лабораторное определение плотности грунта выполняют методом, подходящим для вида, структуры и состояния материала. Для образца ненарушенного сложения особенно важно сохранить его объём, не смять края и не потерять часть грунта.
Как определяют объём образца
Основная практическая задача при определении плотности — получить достоверный объём. Массу можно установить взвешиванием, а способ измерения объёма выбирают по свойствам образца.
Для связного грунта, из которого можно вырезать устойчивый образец, применяют режущее кольцо известного внутреннего объёма. Кольцо аккуратно заполняют грунтом так, чтобы не уплотнить и не разрыхлить его относительно природного состояния. Излишки срезают вровень с торцами, наружную поверхность очищают, после чего кольцо с грунтом взвешивают. Массу грунта определяют как разность между массой заполненного и пустого кольца.
Если получить образец правильной геометрической формы невозможно, используют предусмотренный методикой способ определения объёма образца неправильной формы. Поверхность защищают от проникновения жидкости, после чего объём устанавливают по вытеснению и результатам взвешивания. Подготовка покрытия и удаление воздушных включений требуют аккуратности: лишний объём оболочки или незакрытые поры исказят результат.
Для сыпучих грунтов состояние необходимо задавать заранее. Один и тот же песок можно уложить рыхло или уплотнить, и плотность получится разной. Поэтому в задании и протоколе должны быть понятны способ подготовки и состояние, к которому относится результат.
Плотность сухого грунта: зачем пересчитывать результат
Плотность сухого грунта, или плотность сухого скелета, показывает отношение массы сухих частиц к полному объёму образца. В отличие от обычной плотности, масса воды в числитель не входит. При известных влажности и плотности показатель рассчитывают по формуле:
ρd = ρ / (1 + w),
где w выражена в долях единицы.
Если плотность образца равна 1,92 г/см³, а влажность — 20%, в формулу подставляют 0,20:
ρd = 1,92 / 1,20 = 1,60 г/см³.
Если ошибочно подставить число 20, получится бессмысленный результат. Поэтому перед расчётом нужно проверять форму записи влажности и единицы всех величин.
Сухая плотность удобна для сравнения сложения образцов с разной влажностью. Её используют при расчёте пористости и коэффициента пористости, а также при оценке уплотнения грунтовых материалов. Но и этот показатель не является универсальной характеристикой качества: допустимый диапазон зависит от вида грунта, назначения сооружения и требований проекта.
Чем плотность грунта отличается от плотности частиц
Эти показатели часто путают из-за похожих названий. Плотность грунта относится ко всему объёму образца, включая поры. Плотность частиц характеризует только твёрдую фазу без порового пространства между зёрнами.
Для определения плотности частиц грунта используют подготовленную пробу и жидкость; объём твёрдой фазы устанавливают с удалением воздуха и контролем температуры. Конкретная методика зависит от состава материала и наличия растворимых компонентов.
Плотность частиц обозначают ρs. Для многих минеральных грунтов она заметно выше общей плотности образца, поскольку объём твёрдой фазы меньше полного объёма с порами. Значение требуется прежде всего для расчёта характеристик порового пространства.
Сравнивать ρ и ρs как два независимых результата по принципу «какой показатель лучше» нельзя: они описывают разные объекты. Первая величина меняется при уплотнении или изменении влажности образца, а вторая связана главным образом с составом твёрдых частиц.
Какие показатели рассчитывают по влажности и плотности
Когда известны влажность, плотность грунта и плотность частиц, можно рассчитать несколько связанных характеристик.
Пористость
Пористость n показывает долю объёма пор в полном объёме грунта. При согласованных единицах её можно определить через плотность сухого грунта и плотность частиц:
n = 1 − ρd / ρs.
Результат выражают в долях единицы или процентах. Пористость 0,40 означает, что на поры приходится 40% полного объёма рассматриваемого образца. Это не значит, что все поры заполнены водой: часть может содержать воздух.
Коэффициент пористости
Коэффициент пористости e — отношение объёма пор к объёму твёрдых частиц:
e = ρs / ρd − 1.
Пористость и коэффициент пористости связаны, но не равны друг другу. Первая величина сравнивает поры со всем объёмом, вторая — только с объёмом твёрдой фазы.
Степень водонасыщения
Степень водонасыщения Sr показывает, какая часть порового пространства заполнена водой. Её рассчитывают по влажности, плотности частиц, коэффициенту пористости и плотности воды. Показатель помогает охарактеризовать состояние пор, но достоверен только тогда, когда исходные измерения относятся к одной пробе или репрезентативному состоянию одного грунта.
Так набор из нескольких простых измерений превращается в систему взаимосвязанных данных. Именно поэтому отдельные значения следует рассматривать совместно, а не как разрозненные числа из разных строк ведомости.
Условный пример расчёта
Рассмотрим образец со следующими демонстрационными значениями:
- влажность w = 0,20;
- плотность грунта ρ = 1,92 г/см³;
- плотность частиц ρs = 2,70 г/см³.
Сначала рассчитаем плотность сухого грунта:
ρd = 1,92 / (1 + 0,20) = 1,60 г/см³.
Затем определим пористость:
n = 1 − 1,60 / 2,70 ≈ 0,407, или около 40,7%.
Коэффициент пористости составит:
e = 2,70 / 1,60 − 1 ≈ 0,688.
Этот пример показывает логику вычислений, но не описывает конкретный объект и не предназначен для проектирования. Даже правильно рассчитанные показатели требуется интерпретировать вместе с видом грунта, глубиной отбора, геологическим строением и результатами механических испытаний.
Почему состояние образца имеет решающее значение
Для влажности необходимо предотвратить высыхание или дополнительное увлажнение. Для плотности природного грунта требуется сохранить ещё и сложение образца. Смятый монолит может иметь ту же массу частиц, но другой объём, поэтому измерение уже не будет соответствовать природному состоянию слоя.
На практике ошибки возникают, если:
- повреждена герметичная упаковка;
- перепутана или нечитаема маркировка;
- образец долго хранится открытым;
- монолит деформирован при извлечении или перевозке;
- из образца выпали частицы;
- разные интервалы отбора объединены без задания;
- отсутствуют сведения о скважине и глубине.
Правила упаковки, маркировки и передачи подробно разобраны в материале об отборе и доставке образцов грунта в лабораторию. Если сохранность нарушена, это лучше сообщить до начала работ: специалист оценит, какие показатели ещё можно определить корректно.
Как читать лабораторный протокол
Сначала нужно проверить идентификацию пробы: номер скважины или выработки, глубину и лабораторное обозначение. Число без связи с местом отбора невозможно правильно использовать в инженерно-геологическом разрезе.
Затем следует посмотреть обозначения и единицы. Влажность может быть представлена как 0,18 или 18%, плотность — в г/см³ или Мг/м³. Важно отличать измеренную плотность влажного грунта ρ, расчётную плотность сухого грунта ρd и плотность частиц ρs.
Полезно проверить, какие результаты измерены непосредственно, а какие рассчитаны. Например, пористость и степень водонасыщения получают из нескольких исходных величин. Если одна из них относится к другой пробе или задана справочно, это должно быть понятно из программы исследования и оформления результатов.
Также необходимо учитывать метод и состояние материала. Формулировка «плотность песка» неполна без указания, в каком сложении находился песок. Для природного связного грунта имеет значение сохранность монолита, а для подготовленного материала — способ его укладки или уплотнения.
Частые ошибки при интерпретации
«Чем меньше влажность, тем лучше грунт»
Универсального правила нет. Влажность имеет смысл только вместе с разновидностью грунта и другими показателями. Сухой рыхлый песок и влажный плотный песок нельзя сравнивать по одному числу w.
«Высокая плотность означает высокую несущую способность»
Плотность влияет на состояние грунта, но не заменяет характеристики прочности и деформируемости. Несущая способность основания определяется расчётом с учётом строения массива, нагрузок, условий залегания и результатов соответствующих испытаний.
«Плотность и плотность частиц — одно и то же»
Первая учитывает полный объём с порами, вторая относится к твёрдой фазе. Подмена одного показателя другим приводит к неверным расчётам пористости.
«Если образец высох, влажность можно восстановить добавлением воды»
Добавление расчётного количества воды создаёт подготовленный образец заданной влажности, но не возвращает автоматически природное состояние, распределение влаги и структуру исходной пробы.
«Одного измерения достаточно для всего слоя»
Грунт неоднороден по глубине и площади. Количество проб и точек определения устанавливают программой изысканий. Отдельный результат характеризует исследованную пробу, а его распространение на инженерно-геологический элемент требует обоснования.
Когда влажность и плотность определяют совместно
Совместное определение особенно полезно, когда требуется рассчитать сухую плотность, пористость, коэффициент пористости или степень водонасыщения. Для глинистых грунтов природную влажность сопоставляют с границами пластичности, чтобы получить показатель текучести и охарактеризовать состояние материала. Для песков плотность и зерновой состав помогают описать сложение и разновидность, но набор показателей зависит от задачи.
Эти характеристики также определяют перед некоторыми механическими испытаниями или параллельно с ними. Тогда результат нагружения можно связать с фактическим состоянием образца. Особенно важно, чтобы все исходные данные относились к согласованным пробам и были получены по единой программе.
Что сообщить лаборатории перед испытанием
Для формирования программы желательно передать техническое задание или ведомость образцов. В ней указывают объект, номера скважин, интервалы и глубины отбора, вид упаковки, количество проб и требуемые показатели.
Если нужна природная плотность, следует заранее уточнить наличие монолитов ненарушенного сложения. Если исследуется насыпной материал или песок в заданном состоянии, нужно описать способ подготовки и цель контроля. Для расчёта пористости потребуется не только плотность грунта, но и влажность с плотностью частиц.
Чёткое задание позволяет выбрать подходящий метод до начала работ и оформить результат в форме, удобной для инженерной интерпретации.
Главное
Влажность показывает отношение массы воды к массе сухого грунта. Плотность связывает массу образца с его полным объёмом, а плотность сухого грунта исключает массу воды из расчёта. Плотность частиц относится только к твёрдой фазе и не учитывает поры.
Совместно эти показатели позволяют рассчитать характеристики порового пространства и точнее описать состояние грунта. Достоверность зависит не только от измерений в лаборатории, но и от отбора, упаковки, маркировки и сохранности образца. Поэтому результаты следует читать как связанную систему данных и использовать вместе с геологическим разрезом, программой исследований и другими необходимыми испытаниями.
