В описании инженерно-геологического разреза можно встретить «суглинок тугопластичный» или «супесь пластичная». Для неспециалиста эти слова выглядят почти одинаково: вероятно, речь идёт о влажном грунте, который легко мнётся. Однако в лабораторном протоколе за ними стоят разные показатели. Одни помогают определить разновидность материала, другие — охарактеризовать его состояние при установленной влажности.
Путаница возникает и между похожими терминами: пластичностью, числом пластичности, границей текучести и показателем текучести. Если воспринимать их как синонимы, можно неправильно прочитать результаты и сделать слишком далеко идущие выводы о будущем основании.
Разберём, что именно определяют в лаборатории, как связаны полученные величины и какую информацию они дают проектировщику. Для наглядности используем условные числа: это учебный пример, а не результаты исследования конкретного участка.
Что называют пластичностью грунта
Пластичность — способность грунта в определённом состоянии изменять форму под воздействием усилия, не распадаясь, и сохранять изменённую форму после снятия воздействия. Наглядный пример — влажный глинистый материал, из которого получается связный жгут. При недостатке воды он крошится, при её избытке теряет способность удерживать приданную форму.
Такое поведение связано не только с количеством воды. Значение имеют состав тонкодисперсной части, особенности минеральных частиц и их взаимодействия с водой. Поэтому разные грунты при одинаковой влажности могут заметно различаться на ощупь и при лабораторной проверке.
Слово «пластичный» не означает «упругий»: после деформации материал не обязан возвращаться к первоначальной геометрии. Также оно не является готовой оценкой пригодности основания. Пластичность описывает определённую сторону поведения грунта, а не все его инженерные свойства одновременно.
Зачем определяют две границы
Чтобы сравнивать образцы, недостаточно записать «легко мнётся» или «достаточно мягкий». Нужны воспроизводимые условия и измеряемые величины. Поэтому в лаборатории устанавливают две характерные влажности подготовленной грунтовой пасты: границу раскатывания и границу текучести.
Первая обозначается wP, вторая — wL. Они задают условные границы интервала, связанного с пластичным поведением материала. Эти значения получают по установленной процедуре, а не по субъективному впечатлению от комка в руках.
Важно, что испытывается специально подготовленная паста. Определение границ не воспроизводит природную структуру слоя и не является уменьшенной моделью фундамента. Его задача — дать сопоставимые характеристики материала. В ГлавГеоЛаб соответствующее исследование представлено на странице определения границ пластичности грунта.
Как определяют границу текучести
При определении по ГОСТ 5180-2015 используют балансирный конус и подготовленную грунтовую пасту. Метод связывает искомую влажность с заданным погружением конуса: на 10 мм за 5 секунд под действием собственного веса.
Пасту подготавливают и размещают в чашке по требованиям методики. Если погружение не соответствует установленному условию, её состояние корректируют и повторяют проверку. Когда условие достигнуто, определяют влажность соответствующей пробы.
Таким образом, результат — не глубина погружения сама по себе, а влажность wL. Конус служит средством установления нужного состояния. Ошибочно представлять границу текучести как момент, когда весь грунт на участке непременно начинает растекаться: лабораторный критерий нельзя буквально переносить на поведение массива под сооружением.
Как определяют границу раскатывания

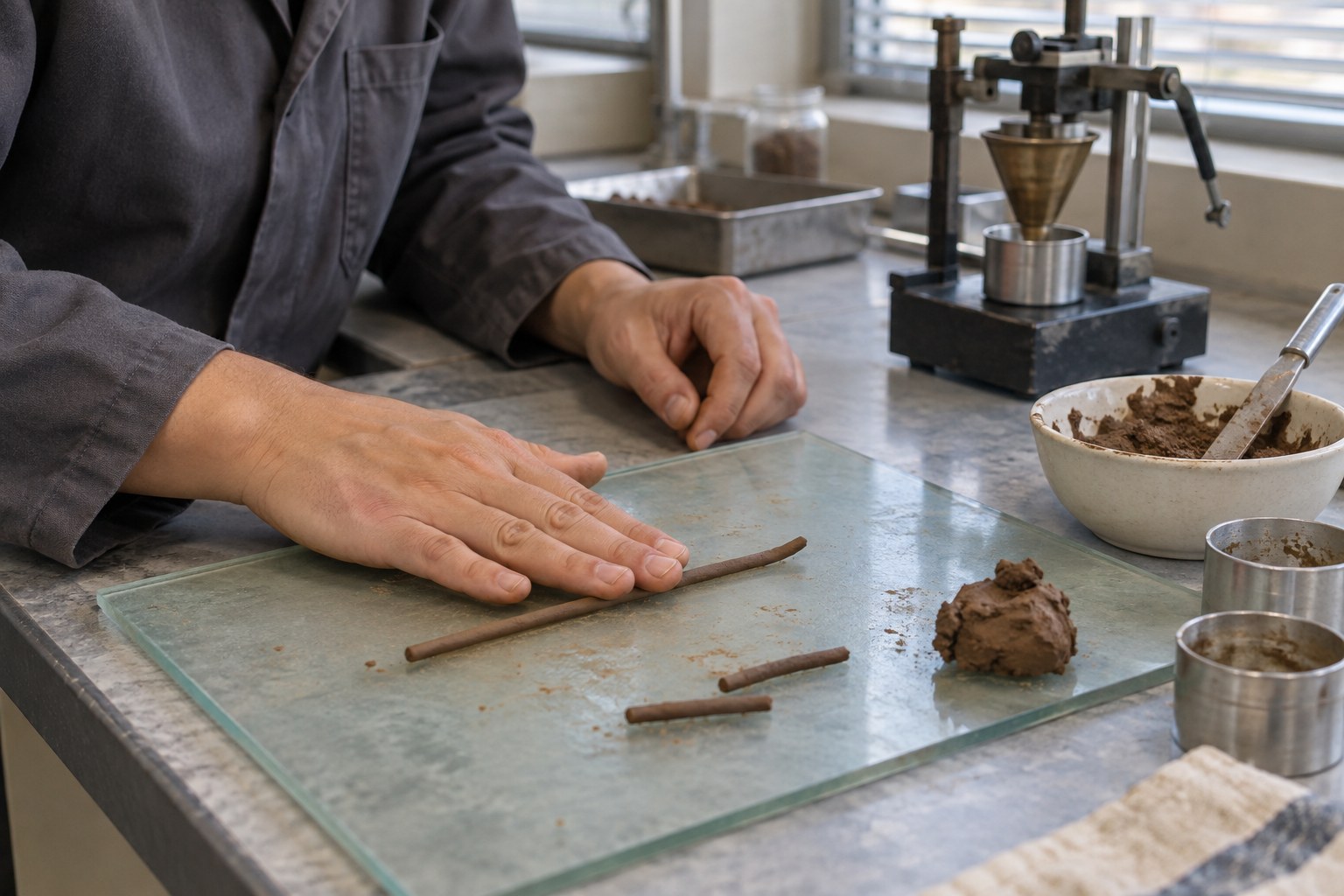

Для определения wP подготовленный материал раскатывают в жгут. В методе ГОСТ 5180-2015 ориентируются на его распад при диаметре около 3 мм на фрагменты длиной 3–10 мм. Для материала в этом состоянии определяют влажность.
Со стороны процедура кажется простой, но достоверный результат требует соблюдения подготовки, условий раскатывания и правил обработки измерений. Произвольно высушенный комок или жгут удобного диаметра не заменяют испытание.
Граница раскатывания — нижняя граница пластичности в принятом методическом смысле. Она не равна природной влажности и не показывает количество воды, которое следует добавить при строительстве. Это также не оптимальная влажность уплотнения: последнюю определяют другим испытанием для другой практической задачи.
Число пластичности: ширина интервала
После определения двух границ вычисляют число пластичности:
IP = wL − wP.
Если wL составляет 32%, а wP — 20%, разность равна 12 процентным пунктам. При записи влажностей в долях единицы получим IP = 0,12. В протоколах допускается процентная форма записи числа пластичности — поэтому единицы нужно смотреть в заголовке графы, а не угадывать.
Смысл величины — ширина интервала между двумя установленными границами. Число 12 не означает, что образец содержит 12% глинистых частиц, и не показывает его природную влажность. Это расчётный показатель, полученный из двух лабораторных определений.
Чем шире такой интервал, тем больше разница между соответствующими влажностями. Но превращать эту зависимость в универсальный рейтинг «лучше — хуже для строительства» нельзя.
Чем отличаются супесь, суглинок и глина
Для глинистых грунтов число пластичности используют при классификации по ГОСТ 25100-2020. Основное разделение выглядит следующим образом:
| Разновидность | IP в долях единицы |
|---|---|
| Супесь | От 0,01 до 0,07 включительно |
| Суглинок | Более 0,07 до 0,17 включительно |
| Глина | Более 0,17 |
Следовательно, материал из нашего примера с IP = 0,12 относится по этому признаку к суглинку. Однако полное наименование может потребовать дополнительных характеристик состава и особенностей грунта.
Назвать грунт глиной только потому, что он липнет к лопате, недостаточно. Визуальное описание помогает ориентироваться при обследовании, но лабораторная классификация опирается на измерения. При этом название разновидности ещё не сообщает, насколько влажным и деформируемым является конкретный слой.
Показатель текучести: состояние при текущей влажности
Чтобы связать границы пластичности с влажностью исследуемого образца, рассчитывают другой показатель:
IL = (w − wP) / (wL − wP).
Здесь w — влажность, характеризующая рассматриваемое состояние грунта. Для природного образца особенно важно сохранить её при отборе и транспортировании. Подробнее о самом измерении — на странице лабораторного определения влажности грунта.
IL показывает относительное положение w между двумя границами. При w = wP он равен нулю, при w = wL — единице. Значения ниже нуля и выше единицы математически возможны и сами по себе не доказывают ошибку.
Все влажности в формуле должны быть выражены одинаково. Нельзя подставить природную влажность как 0,25, а границы — как 20 и 32. Сам показатель IL безразмерный.
Пример: один материал, два состояния
Возьмём те же границы: wL = 32%, wP = 20%. Пусть влажность первого образца равна 24%. Тогда IP = 12 процентных пунктов, а IL = (24 − 20) / 12 ≈ 0,33.
Теперь рассмотрим условный образец того же материала с влажностью 29%. При тех же границах число пластичности останется прежним, но показатель текучести станет другим: IL = (29 − 20) / 12 = 0,75.
Пример показывает главное различие: одинаковая классификация по числу пластичности не означает одинакового состояния. Вместе с тем расчёт не предсказывает, сколько воды поступит в основание после дождей и какой будет осадка здания.
Для реальных проб постоянство границ нельзя просто предположить по внешнему сходству. Сначала устанавливают, что сравниваются сопоставимые материалы, а результаты относятся к нужным образцам и слоям.
Почему две влажности нельзя сравнивать без контекста
Фраза «влажность 25% — это много» не имеет универсального инженерного смысла. Для одного материала такая величина окажется близка к границе раскатывания, для другого — к границе текучести. Поэтому в описании глинистого грунта природную влажность рассматривают совместно с его границами пластичности.
Не менее важен контекст получения w. Влажность пробы из герметичной упаковки и влажность остатка, который несколько дней лежал открытым, характеризуют разные состояния. Даже безошибочная подстановка во все формулы не исправит исходную потерю представительности.
Для чтения протокола полезно последовательно задавать два вопроса: «Что это за материал?» и «В каком состоянии он исследован?». Число пластичности и показатель текучести помогают отвечать на них, но не заменяют остальные исходные данные.
Что может исказить результаты
Проблема начинается ещё до испытания, если в одну ёмкость смешали грунты из разных интервалов. Лаборатория получит характеристику смеси, которую затем ошибочно могут приписать отдельному слою. Поэтому образцы должны иметь понятную маркировку и связь с точкой и глубиной отбора.
Следующий риск — потеря влаги. Она особенно существенна для определения состояния по IL: изменяется величина w, даже если остальные измерения выполнены аккуратно. Восстановить неизвестную природную влажность простым добавлением воды нельзя.
В самой процедуре важны однородность подготовки и соблюдение методики. При сравнении протоколов также проверяют, совпадают ли методы определения границ. Одноимённые показатели, полученные различными процедурами, не следует автоматически считать полностью взаимозаменяемыми.
Как читать протокол без лишних предположений
Начинать стоит не с самой заметной цифры, а с идентификации пробы. Нужно убедиться, что номер образца соответствует нужной скважине, интервалу и наименованию объекта. Затем проверить обозначения, единицы и метод исследования.
Полезный порядок проверки:
- Найти wL и wP, уточнить форму записи влажностей.
- Проверить разность IP и отсутствие смешения процентов с долями единицы.
- Найти w, использованную при вычислении IL.
- Убедиться, что исходные результаты относятся к сопоставимому материалу.
- Прочитать замечания о состоянии и подготовке образца.
Если число выглядит необычно, это повод задать вопрос, а не самостоятельно исправлять протокол. Значение возле классификационной границы тоже требует аккуратного обращения: округление не должно использоваться для получения заранее желаемого названия грунта.
Какие исследования дополняют пластичность
Показатели пластичности не раскрывают все особенности состава. Для изучения распределения частиц по размерам применяют определение гранулометрического состава. При выборе метода учитывают разновидность грунта и задачу исследования. Два анализа дополняют друг друга, но не дают одинаковую информацию.
Для оценки работы основания под нагрузкой могут понадобиться характеристики прочности и деформируемости. Например, компрессионные испытания грунта исследуют сжатие образца при ограниченном боковом расширении. Число пластичности не заменяет результаты такого эксперимента.
Состав программы должен соответствовать проекту. Назначение всех доступных испытаний подряд не делает исследование автоматически полезнее. Важнее понимать, на какой вопрос отвечает каждый показатель и как результаты будут связаны с расчётной схемой сооружения.
Можно ли по пластичности выбрать фундамент
Нет, одного показателя для этого недостаточно. Решение зависит от строения основания, мощности и положения слоёв, подземных вод, нагрузок, свойств грунта и особенностей самого здания. Даже одинаковые названия в двух отчётах не делают площадки равнозначными.
Пластичность помогает упорядочить описание грунтов и интерпретировать другие данные. Но формула «суглинок — значит нужен определённый тип фундамента» пропускает почти всю проектную задачу. Аналогично нельзя по одному IP назначать допустимое давление или обещать отсутствие деформаций.
Для заказчика практическая ценность протокола заключается в пригодности исходных данных для дальнейшей работы. Поэтому полезно заранее согласовать программу исследований с теми, кто будет использовать результаты, а не выбирать набор анализов только по названию услуги.
Что сообщить лаборатории перед передачей образцов
Кроме названия исследования, полезно указать, зачем нужны результаты: для описания разреза, сопоставления материалов или дополнения уже выполненных изысканий. Если проектировщик выдал техническое задание, его следует передать вместе с перечнем проб. Это поможет не потерять связь между отдельным анализом и общей задачей.
Для каждого образца нужны понятные сведения о происхождении. Важны обозначение точки, интервал отбора и информация о том, сохранялось ли природное состояние. Если грунт поступил из насыпи, был перемешан или частично высох, это стоит сообщить прямо. Такие обстоятельства не всегда исключают исследование, но влияют на то, какие выводы допустимы.
Объём материала и упаковку лучше согласовать заранее: помимо границ пластичности могут потребоваться другие определения и повторные измерения. Не нужно самостоятельно увлажнять пробу, чтобы она «лучше раскатывалась», или смешивать остатки из нескольких пакетов. Лабораторную подготовку выполняют по методике, а исходные сведения о материале сохраняют отдельно от результатов этой подготовки.
Частые вопросы
Можно ли определить пластичность самостоятельно?
Проба с раскатыванием помогает предварительно заметить связность материала. Но домашний опыт не обеспечивает стандартную подготовку и определение влажности. Его нельзя выдавать за лабораторный результат или использовать вместо программы инженерных изысканий.
Высокое число пластичности означает сильное пучение?
Прямого универсального пересчёта нет. Морозное пучение связано с промерзанием, доступной водой и условиями взаимодействия грунта с конструкцией. Пластичность может входить в общую характеристику материала, но не заменяет целевое исследование его пучинистости.
Если показатель текучести отрицательный, расчёт неверный?
Не обязательно. По формуле это возможно при w ниже wP. Проверить исходные значения и единицы полезно, однако само отрицательное число не следует считать основанием для исправления результата.
Нужно ли испытывать каждый привезённый комок отдельно?
Количество определений устанавливают программой с учётом неоднородности и целей работ. Нельзя ни произвольно объединять разные слои, ни считать одну случайную пробу достаточным описанием всей площадки. Представительность важнее удобства упаковки.
Главное, что стоит запомнить
Границы текучести и раскатывания — две лабораторно определяемые влажности. Их разность даёт число пластичности, а сопоставление с текущей влажностью позволяет рассчитать показатель текучести. Это связанные, но не взаимозаменяемые характеристики.
При чтении результатов нужно одновременно учитывать метод, единицы, происхождение пробы и сохранность её состояния. Грамотно определённые показатели помогают охарактеризовать грунт; обоснованное решение для основания появляется после их совместного рассмотрения с остальными данными изысканий и требованиями проекта.
