Песок из двух соседних скважин может выглядеть одинаково, но содержать разное количество крупных, средних и мелких частиц. Один образец быстро пропускает воду и хорошо уплотняется, другой удерживает влагу и меняет свойства при замачивании. Поэтому для инженерной оценки недостаточно бытового описания «песок с примесью пыли» или «суглинок». Требуется измеряемое соотношение частиц разных размеров.

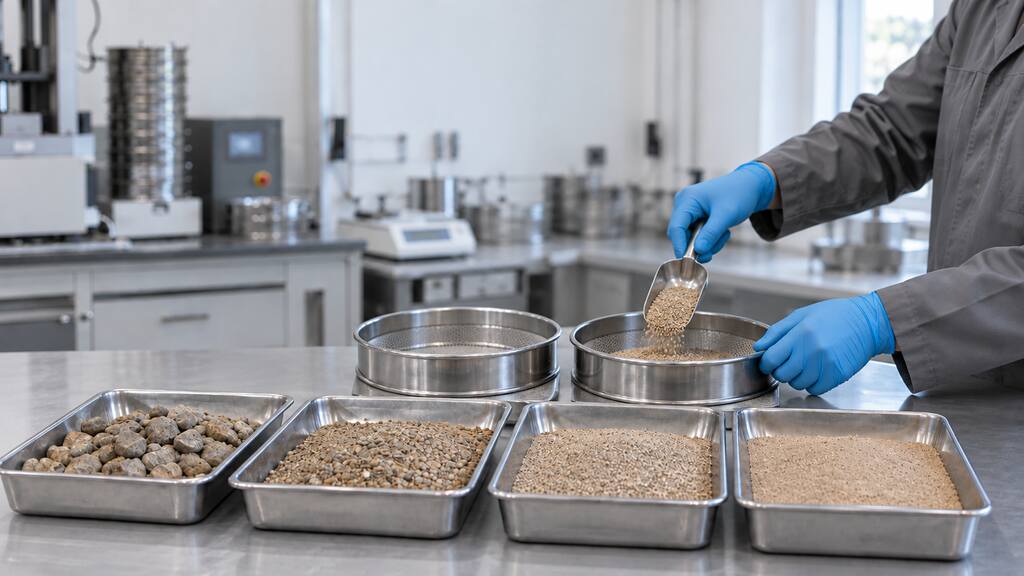

Лабораторное определение гранулометрического состава грунта показывает, какая доля сухой пробы приходится на заданные фракции. Результат применяют при классификации грунта, выделении инженерно-геологических элементов, сравнении материалов для насыпей и подготовке исходных данных для проектирования. При этом гранулометрический анализ описывает состав образца, а не заменяет испытания прочности, сжимаемости или фильтрации.
В статье разберём, что означает гранулометрический состав, какие методы используют для песчаных и глинистых грунтов, как проходит исследование и что следует проверить в протоколе.
Что такое гранулометрический состав грунта
Гранулометрический, или зерновой, состав — это массовое содержание частиц различных размеров в исследуемой пробе. Результат выражают в процентах от массы сухого грунта. Если сложить доли всех выделенных фракций, должна получиться масса пробы с учётом допустимой погрешности определения.
Под фракцией понимают частицы, размеры которых находятся в установленном интервале. Например, в протоколе могут быть отдельно указаны частицы крупнее 10 мм, интервалы 10–5, 5–2, 2–1, 1–0,5 мм и более мелкие составляющие. Набор границ зависит от вида грунта, принятого метода и задачи исследования. Поэтому сравнивать два результата корректно только после проверки использованных интервалов и методики.
Гранулометрический состав не следует путать с минералогическим. Первый отвечает на вопрос о размерах частиц, второй — об их минеральной природе. Два грунта с близким распределением размеров могут отличаться формой зёрен, минералогическим составом, плотностью и состоянием. Это влияет на поведение материала, хотя таблицы фракций будут похожи.
Для чего определяют размер частиц
Распределение частиц используют прежде всего для наименования и классификации дисперсного грунта. По содержанию фракций можно уточнить разновидность песка, оценить однородность состава и сопоставить образцы, отобранные из разных точек или глубин. Для глинистых грунтов одного гранулометрического анализа недостаточно: классификация также опирается на показатели пластичности и другие характеристики.
Данные нужны и при работе с искусственными основаниями. Материал для обратной засыпки, дорожной насыпи или подготовительного слоя оценивают с учётом доли крупных и мелких частиц. Избыток отдельных фракций может изменить уплотняемость и водопроницаемость смеси. Однако лабораторный состав не подтверждает автоматически пригодность материала: требования проекта могут включать плотность, оптимальную влажность, коэффициент уплотнения, прочность и специальные показатели.
Какие частицы выделяют в грунте
В грунте могут одновременно присутствовать обломки, гравийные и песчаные частицы, а также пылеватая и глинистая составляющие. Границы между ними задаются нормативной системой и принятой методикой. Визуальная оценка помогает описать пробу перед испытанием, но не позволяет надёжно определить процентное содержание каждой группы.
Особое значение имеет мелкая часть грунта. Даже сравнительно небольшая примесь пылеватых или глинистых частиц способна изменить характер удержания воды и контакты между более крупными зёрнами. При этом правило «чем мельче, тем хуже» неверно. Инженерная оценка зависит от назначения слоя, плотности, влажности, условий водообмена и действующих нагрузок.
Методы лабораторного определения
ГОСТ 12536-2014 предусматривает ситовой, ареометрический и пипеточный методы, а также определение микроагрегатного состава. Метод выбирают по разновидности грунта и диапазону частиц, который необходимо исследовать. В протоколе важно указывать способ определения, потому что разные процедуры основаны на разных физических принципах.
Ситовой метод
Ситовой анализ применяют для разделения более крупных частиц. Высушенную и подготовленную пробу пропускают через набор сит с последовательно уменьшающимися отверстиями. Материал, оставшийся на каждом сите, взвешивают. По массе остатков рассчитывают содержание отдельных фракций и суммарный процент частиц, прошедших через заданное сито.
Для грунтов с мелкими включениями может применяться ситовой анализ с промывкой водой. Промывка отделяет частицы, которые сцепились с крупными зёрнами или образовали непрочные комки. Выбранная подготовка должна соответствовать методике: механическое разрушение прочных минеральных зёрен исказит состав так же, как и неполное разделение агрегатов.
Ареометрический метод
Ареометрический метод используют для мелкодисперсной части. Подготовленный грунт переводят в водную суспензию и наблюдают за её отстаиванием. Частицы разного размера оседают с различной скоростью, а ареометр показывает изменение плотности суспензии во времени. По измерениям, температуре и параметрам пробы рассчитывают содержание заданных фракций.
Пипеточный метод
При пипеточном методе из суспензии через установленные интервалы времени и с заданной глубины отбирают небольшие пробы. После высушивания определяют массу содержащихся в них частиц. Метод требует стабильной температуры, точного соблюдения времени отбора и аккуратной подготовки суспензии. Для корректного результата мелкие частицы должны быть распределены в жидкости, а не оставаться в слипшихся агрегатах.
Как проходит исследование
Сначала лаборатория проверяет маркировку, состояние упаковки и соответствие количества материала задаче. Пробе присваивают идентификатор. Из неё отбирают представительную часть, удаляя только те включения, которые методика не относит к исследуемому грунту. Все действия фиксируют так, чтобы результат можно было связать с конкретной выработкой, глубиной и интервалом отбора.
Далее определяют влажность или приводят расчёты к массе сухого грунта, подготавливают пробу и выбирают метод. При ситовом анализе материал разделяют по размерам и взвешивают остатки. Для ареометрического или пипеточного исследования готовят суспензию и выполняют измерения по установленной временной схеме. Если диапазон частиц широк, методы могут сочетаться.
После измерений рассчитывают процентное содержание фракций и проверяют баланс массы. Результат оформляют таблицей, а при необходимости строят кривую гранулометрического состава. Лаборатория указывает метод, единицы, границы фракций и сведения, необходимые для понимания результата. Протокол должен позволять отличить фактические измерения от производных показателей и инженерной интерпретации.
От чего зависит точность результата
На результат влияет не только измерительное оборудование. Представительность средней пробы, полнота высушивания, сохранность мелких частиц и аккуратность взвешивания имеют такое же значение. При рассеве проверяют полноту прохождения материала через сита, а при работе с суспензией контролируют температуру, время и отсутствие сотрясений. Нарушение любого этапа способно изменить рассчитанное содержание фракций.
Особого внимания требует подготовка связного грунта. Комки нужно разделить на составляющие частицы, не разрушая сами минеральные зёрна. Если агрегаты останутся неразделёнными, прибор воспримет их как более крупные элементы. Если же пробу измельчить слишком интенсивно, в ней искусственно увеличится доля мелких частиц. Поэтому лаборатория следует установленной процедуре и фиксирует применённый метод.
Что должно быть в протоколе
Протокол связывает числовой результат с конкретной пробой. В нём указывают обозначение образца, применённую методику, дату испытания и распределение частиц по установленным интервалам. Если использовалось сочетание методов, это должно быть понятно из документа. Без такой информации таблица процентов теряет часть инженерного смысла: невозможно проверить, какой диапазон исследован и как получены значения для мелких фракций.
Полезно проверить, как представлены результаты. Частное содержание показывает долю материала внутри одного интервала, например между двумя соседними размерами сит. Суммарное содержание объединяет несколько фракций и отвечает на вопрос, сколько частиц мельче или крупнее выбранной границы. В протоколах могут использоваться оба варианта. Ошибка чтения возникает, когда накопленный процент принимают за содержание одной фракции.
Если результат нужен для классификации или расчёта производных коэффициентов, исходная таблица должна сохраняться вместе с выводами. Это позволяет повторно проверить интерпретацию при изменении проектной задачи. Само наименование грунта не заменяет измеренные значения: два образца одной разновидности могут иметь разное распределение частиц внутри допустимого классификационного диапазона.
Как читать таблицу и гранулометрическую кривую
Таблица показывает долю частиц в каждом диапазоне. В одной форме приводят частные остатки между соседними границами, в другой — суммарное содержание частиц мельче или крупнее заданного размера. Эти представления связаны, но числа в одинаковых строках могут означать разное. Перед сравнением нужно прочитать заголовки столбцов и обозначения.
На гранулометрической кривой по горизонтальной оси откладывают размер частиц, часто в логарифмическом масштабе, а по вертикальной — их накопленное содержание. Пологий участок означает, что частиц соответствующего диапазона немного. Более равномерное прохождение кривой через широкий диапазон размеров указывает на представленность нескольких фракций. Вывод об однородности делают по принятой системе показателей, а не только по внешнему виду графика.
Как состав связан со свойствами грунта
Размеры частиц и распределение пор связаны с движением воды. Обычно крупнозернистый материал с открытыми связанными порами пропускает воду легче, чем грунт с большим количеством мелких частиц. Но гранулометрия не даёт готовое значение водопроницаемости: плотность сложения, структура и состояние образца также важны. Для числовой характеристики проводят отдельное определение коэффициента фильтрации грунта.
Состав влияет и на уплотнение. Мелкие частицы могут заполнять пустоты между крупными, но результат зависит от их количества, влажности и приложенной работы уплотнения. Поэтому по таблице фракций нельзя определить максимальную плотность или назначить режим работы катка. Для этого используют специальные лабораторные и полевые методы.
При оценке сезонного промерзания учитывают наличие пылеватой и глинистой составляющих, способных участвовать в переносе и удержании воды. Однако склонность основания к деформациям зависит также от водопритока, температурного режима, плотности и нагрузки. Эти факторы подробно разобраны в материале о морозном пучении грунта.
Как выбрать подходящий метод
Выбор начинается не с оборудования, а с вопроса, на который должен ответить результат. Для предварительного разделения песчаного материала по крупности обычно достаточно ситового анализа. Если в пробе заметна мелкодисперсная составляющая и требуется определить её распределение, применяют методы исследования суспензии. Лаборатория учитывает визуальное описание, максимальный размер включений, предполагаемую разновидность грунта и требования программы изысканий.
Иногда заказчик передаёт готовый перечень фракций, который отличается от стандартной формы лаборатории. Тогда до начала работ следует сопоставить нужные границы с возможностями метода. Дополнительное сито или иной интервал отбора пробы нужно согласовать заранее. Пересчитать уже выполненный анализ можно не всегда: исходные измерения могли не разделять материал по требуемой границе.
Для сравнения нескольких материалов все пробы исследуют по одной схеме. Одинаковыми должны быть подготовка, границы фракций и способ представления процентов. Только в этом случае различия относятся к составу грунта, а не к методике обработки данных. Если задача меняется после получения протокола, лаборатория оценивает, достаточно ли сохранённых результатов или требуется повторное испытание.
Какие образцы нужны лаборатории
Для гранулометрического анализа важно передать представительную пробу без потери отдельных фракций. Если при пересыпании высыпалась мелкая часть или из упаковки удалили крупные включения, соотношение частиц изменится. Загрязнение посторонним материалом также делает результат менее надёжным.
Масса пробы зависит от максимального размера частиц и выбранного метода: чем крупнее включения, тем больше материала требуется для представительного анализа. До отбора лучше согласовать объём с лабораторией. Пробу маркируют с указанием объекта, выработки, глубины, интервала и даты. Общие требования к упаковке и идентификации приведены в статье об отборе и доставке образцов грунта.
Частые ошибки при интерпретации
Первая ошибка — перенос результата одной пробы на весь участок. Даже в пределах одного слоя состав может меняться по площади и глубине. Число образцов назначают с учётом геологического строения и выделенных инженерно-геологических элементов.
Вторая ошибка — сравнение протоколов без проверки методов и границ фракций. Если один результат получен только рассевом, а другой включает исследование мелкодисперсной части, внешне похожие таблицы описывают разный диапазон. Единицы и способ представления накопленного содержания также должны совпадать.
Третья ошибка — попытка заменить гранулометрией все остальные испытания. Состав помогает понять строение материала и назначить дальнейшие определения, но не измеряет сопротивление сдвигу, сжимаемость, плотность, пластичность или фактическую фильтрацию. Программа исследований должна исходить из расчётной задачи, а не из одного удобного показателя.
Ответы на распространённые вопросы
Можно ли определить состав грунта самостоятельно
Домашний набор сит позволяет приблизительно разделить сухой песок на крупные фракции, но не обеспечивает нормативную подготовку, контроль массы и исследование мелкодисперсной части. Такой опыт подходит для предварительного сравнения материалов, но не заменяет лабораторный протокол для изысканий и проектирования.
Чем зерновой состав отличается от гранулометрического
В контексте ГОСТ 12536-2014 эти выражения используются как равнозначные. Оба обозначают количественное распределение частиц по размерам. В документах важно не название термина, а метод определения, диапазоны фракций и форма представления результата.
Всегда ли достаточно ситового анализа
Нет. Сита хорошо разделяют песчаные и более крупные частицы, но для детального исследования мелкодисперсной составляющей применяют ареометрический или пипеточный метод. Решение зависит от разновидности грунта и показателей, которые требуются проектировщику.
Можно ли по составу определить тип фундамента
Нет. Гранулометрический состав — лишь часть исходных данных. Выбор фундамента требует сведений о строении разреза, прочности и деформируемости грунтов, подземных водах, нагрузках и конструктивной схеме здания. Итоговое решение принимает проектировщик на основании комплекса изысканий и расчётов.
Почему результаты двух проб отличаются
Различие может отражать реальную неоднородность слоя, непредставительный отбор или потерю части материала при упаковке. Сначала проверяют место и глубину отбора, маркировку, состояние проб и применённую методику. Только после этого решают, требуется ли дополнительное исследование.
Главное о гранулометрическом составе
Гранулометрический анализ показывает массовое соотношение частиц разных размеров в конкретной пробе. Для крупной части применяют сита, для мелкодисперсной — методы исследования суспензии. Результат используют при классификации и сравнении грунтов, но рассматривают вместе с данными об их состоянии и другими лабораторными характеристиками.
Перед назначением испытания следует уточнить задачу, ожидаемый вид грунта и необходимый диапазон фракций. Это помогает выбрать метод, отобрать достаточное количество материала и получить протокол, который можно использовать в инженерной работе.
